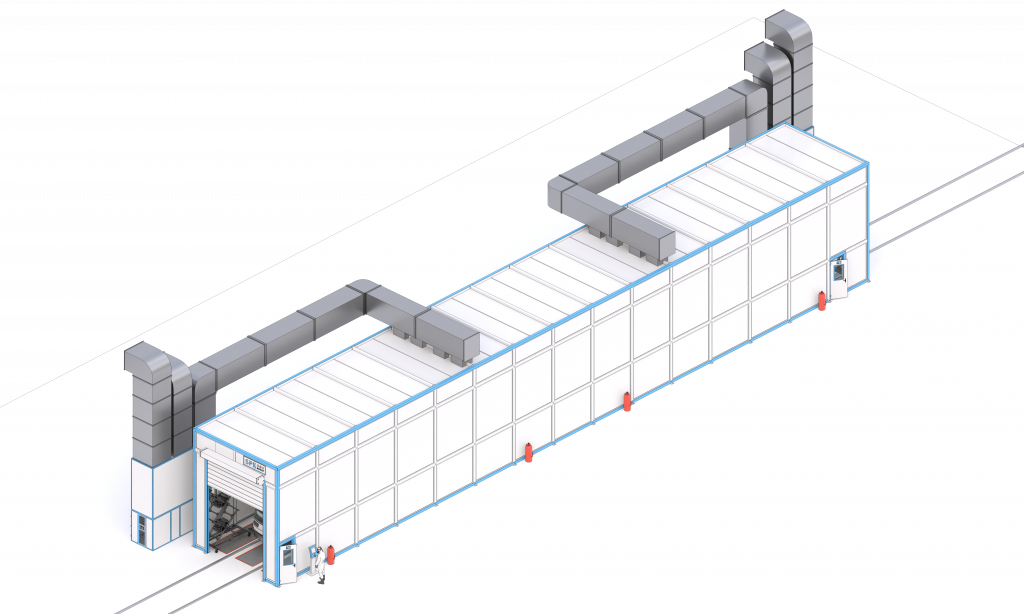

Окрасочно-сушильная камера SPK-SСB-38.5.6.

Основные технические параметры

• Назначение: Полный цикл подготовки и окраски трамваев / отдельных элементов.

• Максимальные габариты окрашиваемых изделий (ДхШхВ): 34 700 х 2 500 х 3 500 мм.

• Номинальный расход воздуха: 46 000 м³/ч (2 приточно-вытяжные установки SPK-VU-23 по 23 000 м³/ч).

• Тип нагрева воздуха: Водяной (медно-алюминиевые теплообменники, горячая вода 115–70 °C).

• Тепловая мощность: 225 кВт (при одновременной работе 1 секции).

• Расход теплоносителя: 4 240 кг/ч.

• Установленная электрическая мощность: 80 кВт.

2. Конструкция и оснащение

• Корпус: Несущий металлокаркас с комплектом сборки, теплоизоляционные сэндвич-панели толщиной 80 мм.

• Воротная группа и двери:

  • 2 роллетных основных ворот (Размер: 4 500 х 4 500 мм);

  • 4 сервисные двери со смотровыми окнами и доводчиками (Размер: 800 х 2 000 мм).

• Освещение: Взрывозащищенные светодиодные светильники (степень защиты IP65) — верхний угловой и боковой ярусы.

• Вентиляция и зонирование:

  • Воздухоподающий коллектор и трубчатые воздухораспределители направленного действия;

  • Комплект отсечных заслонок на приток и вытяжку для обеспечения зонированной окраски;

  • 2 приточно-вытяжные вентиляционные установки SPK-VU-23 (взрывозащита двигателей, искрозащита рабочих колес, кассетные фильтры G4);

  • 2 пластинчатых рекуператора тепла;

  • Клапаны воздушные отсекающие (4 шт.).

• Фильтрация и пол: Напольный решетчатый настил с ручными улавливающими поддонами; рулонные стекловолоконные краскоостанавливающие фильтры класса G3.

• Гидравлическое оборудование: 2 водяных медно-алюминиевых теплообменника, 2 водосмесительных гидравлических узла с регулирующей и отсечной арматурой.

• Пневматическое и вспомогательное оборудование:

  • 2 пневматические подъемные площадки SPK-PLP;

  • 6 блоков подготовки сжатого воздуха (с локальной фильтрацией и осушением для операторов).

3. Безопасность и автоматика

• Шкаф автоматики, кабельная продукция и сенсорная панель управления.

• Система газоанализаторов (1 компл.).

• Автоматическая система порошкового пожаротушения (АУПТ).
